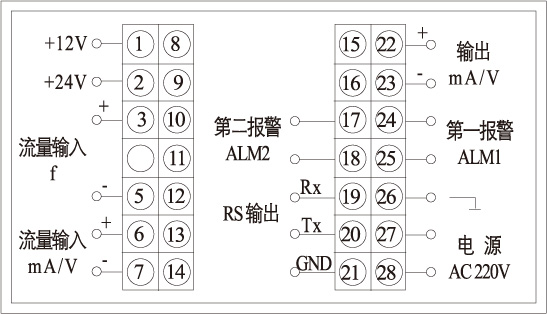

接线端子图

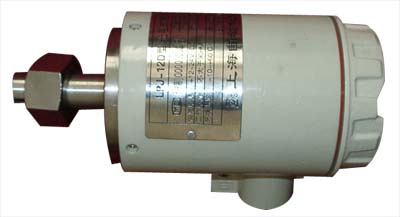

·LPJ-12D型

·LPJ-12D/FI型

 XSJ-39A型
XSJ-39AK型
XSJ-39AI型
XSJ-39AIK型

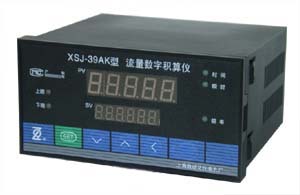

 XSJ-39A系列型流量数字积算仪是以单片微机芯片为核心的新型化仪表，能与涡轮、旋涡、旋转活塞、腰轮等能产生电脉冲信号或标准直流电信号的流量仪表配套，实现远传显示、控制，用于无需补偿的场合。

可实现下列功能：
·同时显示瞬时流量和累积流量
·断电保护数据
·有两路继电器触点信号输出，实现上、下限报警或定量控制
·输出4～20mA、0～10mA或l～5V、O～5V标准直流电信号
本积算仪具有性能稳定、可靠、精度高、反应快、操作维修方便等特点。

本产品标准号：Q31/0114000094C007-2017

主要技术指标

累积容量：		十一位数码管显示，最大99999999999
累积流量基本误差：			≤±0.2％
定量控制量的基本误差：			≤±0.1％
瞬时流量：		五位数码管显示，最大19999
瞬时流量基本误差：			≤±0.3％
电脉冲输入信号
	频 率：	1Hz～5000Hz
	幅 值：	0.8V～24V
	波 形：	正弦波或矩形波
	电流信号：		4～20mA
输出信号：
	标准直流信号：	4～20mA或1～5V
	电流基本误差：	≤±0.5％F.S
	反应时间：	≮3s
	触点输出：	两路继电器触点(常闭) 容量为：交流220V，0.5A；直流24V，1A
失电数据保护时间：		累积量≮2年 设定参数≮10年
工作条件:
	环境温度：	0～+40℃
	相对湿度：	≤85％
	供电电源：	220V AC，50Hz 24V DC(特殊订货)
耗电功率：		＜5W
重 量：		约1.5kg

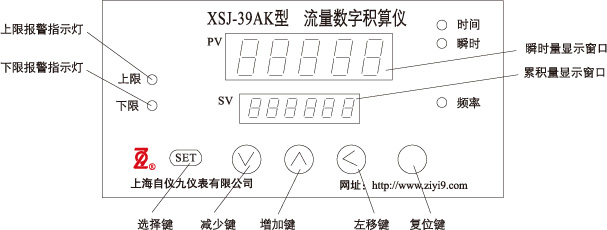

面板各部表示

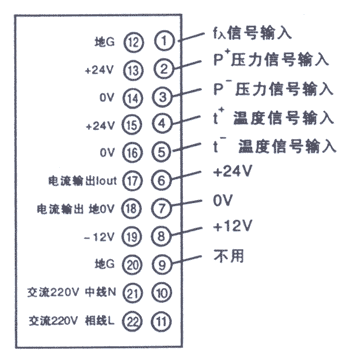

接线端子图

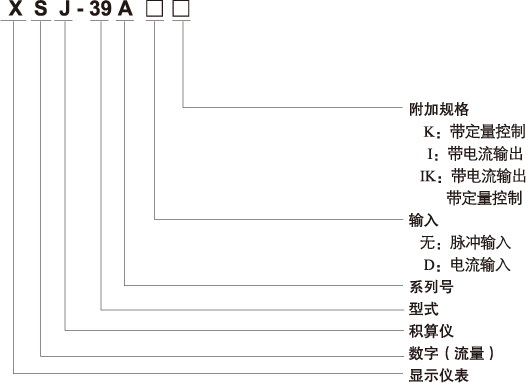

型号表示

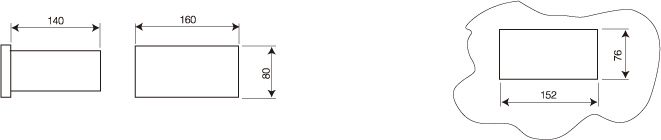

外形及安装开孔尺寸

·

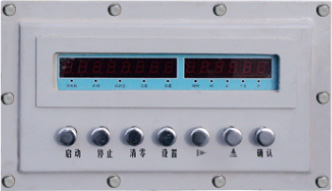

DGX1000防爆型定量控制器，主要用于油料、石油化工产品的储运、收发以及石油化工产品的过程定量控制和管理，具有现场累积总量和批次量显示，同时具有模拟和脉冲信号输出，失电数据保护，参数遥控设置，双向通讯等功能。是理想的罐装控制装置，具有数据管理方便，查询快捷，性能稳定，安装方便，操作简单等优点。
特点：
●一体化设计、结构合理，可直接应用于工业现场
自带电源，可直接用220V AC供电，也可使用24V DC；
自带显示和按键，方便现场操作；
同时显示单批次累计和不可清零的总累计；
同时显示累计量和瞬时量；
显示当前日期、时间方便查询各种数据；
现场直接壁挂式安装。
●配置合理，具有很强的现场适应能力
具有多种传感器类型的信号输入、输出；
可检测流量、液位、启停状态等信号；
具有正常控制和非正常控制，调试状态的选择；
可满足开关、溢油报警、连续调节等不同类型的控制要求。
●现场监控和远程监控兼备
通过现场显示、按键或远程计算机可对现场设备进行监控；
所有数据均可同步传输打印；
配有双向通讯接口，可实现现场或远程诊断、维护、升级。
●工业标准设计，能够工作于各种恶劣环境
内部器材均选用工业级产品；
使用环境温度可达-40℃～70℃，湿度100％；
防爆等级：隔爆型dⅡBT4
防护等级：IP65。
●数据保护功能
断电时所有设定数据永久保存、历史数据保留1年以上；
自动保留断电时的状态；
参数设定带加密保护。

配套应用

主要技术指标

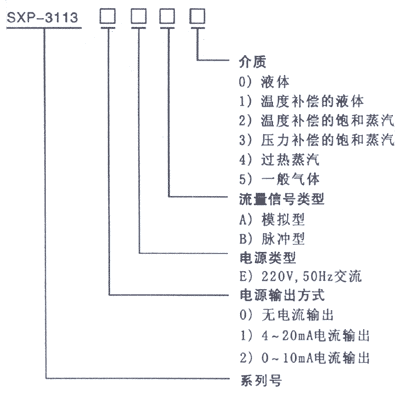

·选型编码

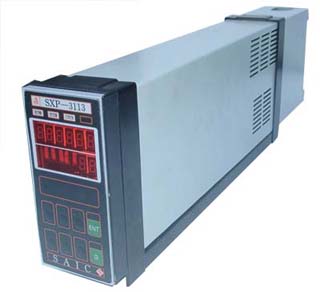

  SXP-3113型智能流量积算仪(以下简称积算仪)，不仅适用于所有能产生脉冲信号的流量变送器，还可适用于跟流量成正比输出的模拟型流量变送器，可同时接收温度、压力模拟补偿信号，实现对各种介质的流量积算，特别是在蒸汽测量方面，增加了对蒸汽热量的测量功能，积算仪不仅能显示蒸汽的流量、质量总量，还能显示蒸汽的焓、热量总量，使积算仪更适合于对蒸汽流量进行贸易结算的领域。积算仪采用模块化结构，用户可以根据实际的使用需要增加或减少功能模块，达到仪表使用的最佳配置。

本积算仪配置了以下功能模块：
1.为脉冲输出型流量变送器所配套的脉冲输入模块；
2.为模拟输出型流量变送器配套的模拟输入模块；
3.为4～20mA电流或1～5V电压输出的温度变送器所配套的温度模块；
4.为4～20mA电流或l～5V电压输出的压力变送器所配套的压力模块；
5.即时打印模块；
6.电流输出模块；
7.电源模块(交流220V模块)

    经过各种功能模块的配套可以对液体、饱和蒸汽、过热蒸汽、一般气体进行计量，可实现下列功能：
·显示流体的体积总量(L，m^3，10^3m^3)
·显示流体的质量总量(kg，t，10^3t)
·显示蒸汽的热量总量(MJ，GJ，10^12J)
·显示蒸汽的密度值(Kg/m^3)
·显示蒸汽的焓值(KJ/kg)
·显示流体的质量流量及百分比(Kg/h，％)
·显示流体的体积流量及百分比(m^3/h，％)
·显示温度、压力测量值(℃，kPa)
·显示积算仪的各种参数设定值；
·输出4～20mA或0～10mA的直流电流信号；
·可以实现非在线的温度、压力补偿;
·具有密码锁功能，对积算仪参数进行锁定，防止参数任意更改;
·具有温度、压力的断线、超限报警，流量的超限报警。

    积算仪选用了MCS-5l系列的8031芯片及键盘显示芯片8279等，采用了“Watchdog”等一定的抗干扰措施，性能稳定可靠，操作方便，广泛用于石油、化工、冶金、电讯等行业对液体、饱和蒸汽，过热蒸汽，一般气体等流体进行流量积算。

本产品标准号：Q/TDSM 10-2005

主要技术指标

脉冲型输入信号

输入阻抗：≥3kΩ

频率：10-3000Hz

幅度：正弦波：幅值≥0.5V

           脉冲波：低电平0～2V，高电平9～24V

波形：正弦波和脉冲波

模拟型输入信号：4～20mA或l～5V

温度、压力补偿信号：4～20mA或1～5V

输出信号：4～20mA或0～10mA

负载电阻：4～20mA：≤250Ω；0～10mA：≤750Ω

环境温度：0～+40℃

相对湿度：≤85％

供电电源：交流220(+10%~-15%)V，50±5％Hz

重 量：约3kg

温度、压力信号输入、参数、精度见下表

介质	液体	温度补偿 + 液体	温度补偿 饱和蒸汽	压力补偿 饱和蒸汽	过热蒸汽	一般气体
内容
温度补偿范围		0～400℃	120～400℃		120～600℃	0～200℃
压力补偿范围				0.1～4.0MPa	0.02～4.0MPa	0～5.0MPa
仪表常数	0.1～99999.9	0.1～99999.9	0.1～99999.9	0.1～99999.9	0.1～99999.9	0.1～99999.9
气体偏差系数						0.1～99999.9
液体膨胀系数		0.1～999×10^-5
总量基本误差限	±(0.1％VL+d)	±(0.5％VL+d)	±(1.0％ML+d)	±(1.0％ML+d)	±(1.0％ML+d)	±(0.5％VL+d)
热量基本误差限			±(1.0％QL+d)	±(1.0％QL+d)	±(1.0％QL+d)
流量基本误差限	±(0.5％qL+d)	±(0.5％qL+d)	±(1.0％qL+d)	±(1.0％qL+d)	±(1.0％qL+d)	±(0.5％qL+d)
输出电流误差限	±(0.5％Im+d)	±(0.5％Im+d)	±(1.0％Im+d)	±(1.0％Im+d)	±(1.0％Im+d)	±(0.5％Im+d)

注：	qL为流量理论值；VL为体积理论值；ML为质量总量理论值；QL为热量总量理论值；d为最末一个显示单位；Im为电流输出满度值。
	模拟输入型的各种基本误差在原误差限基础上再加0.1%Fs(Fs为流量变送器的满度值)

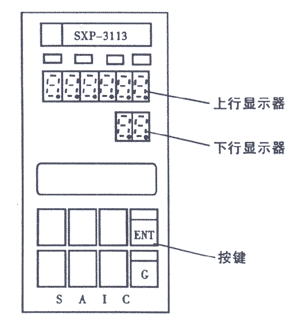

面板各部表示

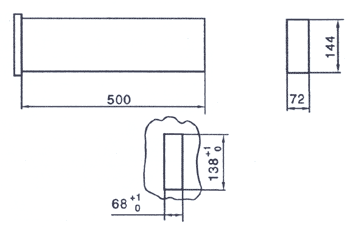

外形及开孔尺寸

接线端子图

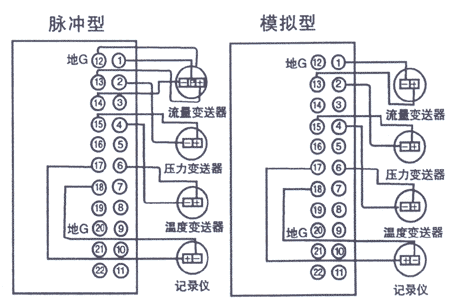

接线图（以旋涡流量计为例）
